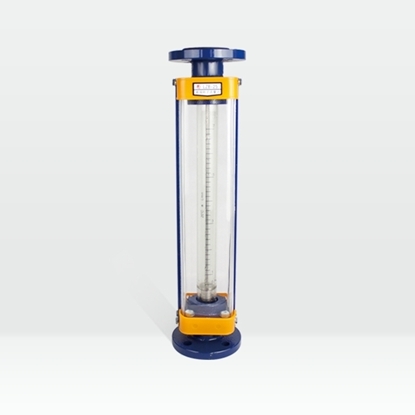

玻璃轉子流量計（以下簡稱流量計）是用來測量非混濁液體、氣體等單相介質流量的儀表之一。該儀表具有結構簡單、維修和使用方便、價格便宜等優點。主要用于化工、石油、輕工、醫藥、化肥、化纖、電力、冶金、食品、制糖、燃料、造紙、環保及科研部門。

 工作原理與結構

儀表測量部分為一根垂直安裝的玻璃錐管和管內的浮子所組成。錐管的大端向上，浮子隨流量大小沿錐管軸線方向上下移動。當流體自下而上通過錐管時，由于流體的作用，浮子上下端面產生一差壓，浮子在此差壓作用下上升。當作用在浮子上的上升力與浮子所受的重力、浮力及粘性力三者的合力相等時，浮子便穩定在某一高度上。這時浮子在錐管中的高度與所通過的流量有對應關系。該高度就是流量大小的量度。

主要特點：

•   結構簡潔 性能可靠
•   壓力損失小
•   流量調節性能優越
•   特型設計方便改善性能

   技術參數：

   通徑：DN4～100

   測量范圍：水 (20℃)   1L/h～100m3/h

                氣 (101325Pa，20℃)   16L/h～3000m3/h

  量程比：10∶1

  ****度等級：1.5級，2.5級，4級，6級

  公稱壓力：DN4~10   1.0MPa

                  DN15~50   0.6MPa

                  DN80~100  0.4MPa

  工作溫度：≤120℃

  連接方式：軟管、金屬管、法蘭(GB/T9119-2000)



  安裝和使用

      １、安裝

      （１）儀表安裝前應仔細檢驗玻璃管是否損壞，并將為防止浮子跳動的填充物取出、檢查浮子能否自由上下滑動。

      （２）流量計必須垂直安裝在管道上（錐管大端向上），流向自下而上。安裝流量計的管道系統應具有足夠的鋼度，安裝時，應避免大力扭動流量計。

      （３）為便于觀察和維修，安裝時應留有足夠的空間。

      （４）管路中如有倒流，特別是有水錘作用時，為防止流量計損壞，應在流量計下游閥門之后安裝單向逆止閥。為便于檢查、維修、更換流量計和清洗管路的需要，推薦按圖五安裝旁路管。

      （５）當被測流體含有較大顆粒物質或較臟時，應在流量計上游安裝過濾器。

      （６）當被測流體為脈動流，造成浮子波動不能測量時，應在流量計上游安裝適當尺寸的緩沖器或定值器以消除脈動。

      （７）用于測量氣體時，為了使儀表能穩定工作，流量計出口端的壓力不應太低。流量計上游的閥門應全開，并用流量計下游的閥門來調節流量，且此閥門不應離流量計出口太遠。

  ２、使用

      （１）流量計使用時，應緩慢開啟上游閥門至全開，然后再緩慢開啟下游閥門來調節流量，停止工作時，應先緩慢關閉上游閥門，然后再關閉下游閥門。如果旋開閥門后不見浮子升起，則應關閉閥門找原因，待故障排出后再重新開啟。

      （２）使用過程中，如發現浮子卡住，絕不可用任何工具敲擊玻璃錐管，可以用晃動管道或拆卸管子的方法來消除。

      （３）使用過程中，如發現玻璃管密封處有被測流體溢出，只要拆下前后罩殼、扳緊壓蓋螺栓至不溢即可，若上述方法不行，則一般是密封填料失效。

      （４）如錐管和浮子沾污，應及時清洗。

      （５）如浮子的工作直徑（讀數邊）損傷或磨損，應重新標定。

      （６）被測流體的狀態（密度、溫度、壓力、粘度等）與流量計刻度狀態不同時，必須對示值修正。



  以上天康玻璃轉子流量計產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括玻璃轉子流量計在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
